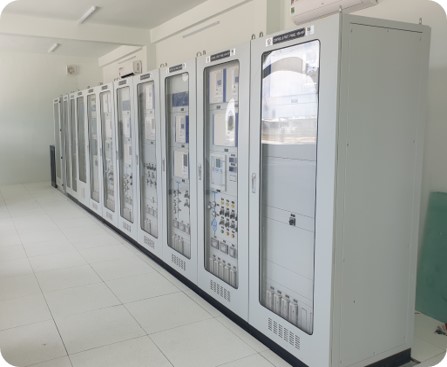

Tủ điều khiển, bảo vệ

Thông tin kĩ thuật

• Thiết kế theo tiêu chuẩn IEC 255-5, IEC 801 – 2, IEC 801 – 3, IEC 68 – 2- 3; IEC 529; IEC 255 – 21.
• Cấu tạo khung: thép tấm dày≥2mm, gấp định hình, được hàn chắc chắn, đảm bảo độ kín,vững chắc.
• Cửa tủ có thể mở góc 180^o, cánh mở phía trước và sau,trên  tay cầm có gắn khoá, có thể thiết kế mở bên trái hoặc bên phải tuỳ yêu cầu khách hàng.
• Tủ điều khiển thường được thiết kế với 01 hoặc 02  cánh mở sau tủ. Tùy theo yêu cầu của khách hàng.
• Chiếu sáng nội bộ tủ bằng đèn LED, điều khiển bằng công tắc hành trình, điện trở sấy, cảm biến nhiệt.
• Tấm đáy khoan sẵn các lỗ luồn cáp, kích thước phù hợp để bắt siết cổ cáp và có thể tháo rời.
• Thanh đồng tiếp địa được đặt phía đáy tủ, tiết diện tối thiểu 70mm2, phần vỏ kim loại của các rơle và thiết bị đo được nối tới thanh này.
• Mạch dòng áp của các thiết bị đo lường đều được nối qua các khối thử nghiệm dòng áp gắn phía trước tủ.
• Mạch cấp nguồn và các mạch chức năng được bảo vệ bằng MCB có dòng cắt phù hợp. Tiếp điểm phụ được trang bị dùng cho mạch cảnh báo.
• Dây dẫn được sắp xếp gọn gàng và được cố định chắc chắn đồng thời đảm bảo dễ dàng, tiện lợi cho việc kiểm tra, đối chiếu với sơ đồ mạch.
• Hàng kẹp phù hợp với từng chức năng khác nhau
• Nhãn mác từng thiết bị nhỏ nhất như hàng kẹp, khóa, nút ấn, tiếp điểm phụ, attomat đều được in và gắn lên một cách rõ ràng theo bản vẽ.
• Tủ dễ dàng xếp liền nhau.
• Rơ le bảo vệ chính sử dụng theo yêu cầu của khách hàng.
